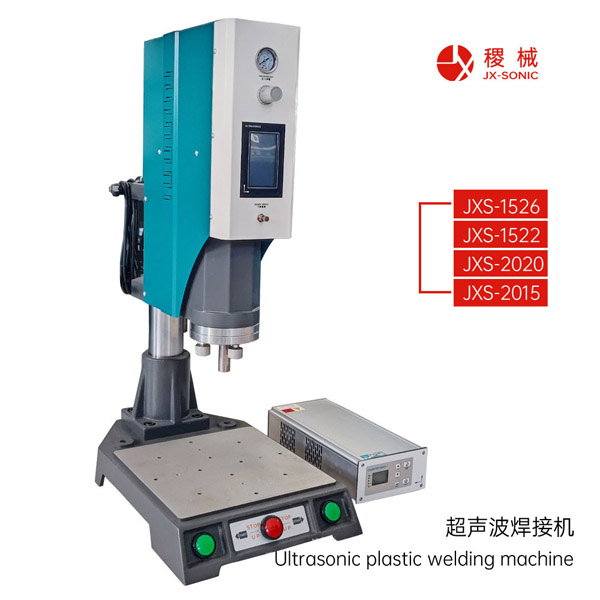

超聲波塑料焊接機工作原理
一、核心本質
利用高頻機械振動，在塑料接觸面產生摩擦熱，使接合面熔融后加壓融合，冷卻后形成一體，全程不使用膠水、螺絲。
二、整套設備組成與能量傳遞流程
整機分為：電箱（超聲波發生器）→換能器→變幅桿（增幅器）→焊頭（焊模）→工裝底模
1. 電能轉換（發生器）
市電交流電轉換成15kHz/20kHz/30kHz/35kHz/40kHz高頻高壓電能（最常用20kHz）。
2. 電→機械振動（換能器）
內部壓電陶瓷晶片，高頻電信號作用下產生壓電效應，發生微米級高頻伸縮振動，把電能轉為同頻率機械振動。
3. 放大振幅（變幅桿）
換能器輸出振幅很小，變幅桿通過截面變化放大振動幅度，匹配焊接所需振幅。
4. 傳遞振動（焊頭）
將放大后的高頻振動傳遞到塑料工件表面，同時配合氣缸下壓施加恒定壓力。
三、焊接熔合全過程（關鍵物理過程）
1. 貼合施壓
氣缸推動焊頭壓緊上下兩片塑料件，結合面緊密貼合。
2. 高頻摩擦生熱（核心）
焊頭帶動上工件每秒上萬次微小往復振動，兩塑料接觸面分子高速相對摩擦：
- 摩擦產生局部高溫（一般120～250℃，依塑料材質）；
- 熱量集中在接合面，工件整體不會大面積發燙。
3. 塑料熔融
接觸面塑料達到玻璃化/熔融溫度，高分子鏈活動，界面形成熔融熔層。
4. 保壓融合
振動停止后氣缸持續施壓，熔融塑料分子相互滲透、纏繞。
5. 冷卻定型
短暫保壓冷卻，熔層凝固，兩件工件永久粘接為一體。
四、適用原理前提（為什么只有熱塑性塑料能焊）
僅熱塑性塑料（ABS、PP、PE、PC、PA、PVC、亞克力等）可超聲焊：加熱熔融、冷卻復原；
熱固性塑料（電木、環氧樹脂）受熱只會分解碳化，無法熔接，不能超聲焊接。
五、輔助結構作用
- 底模：固定下工件，防滑動、緩沖振動；
- 氣動系統：提供焊接壓力、觸發上升下降；
- 控制模塊：可調焊接時間、保壓時間、振幅、深度、能量，控制熔接強度與外觀。
六、簡單通俗總結
機器產生每秒上萬次微小震動，壓住塑料接縫快速摩擦生熱，接縫瞬間融化，壓緊冷卻后牢牢粘在一起，無耗材、速度快、強度高。
